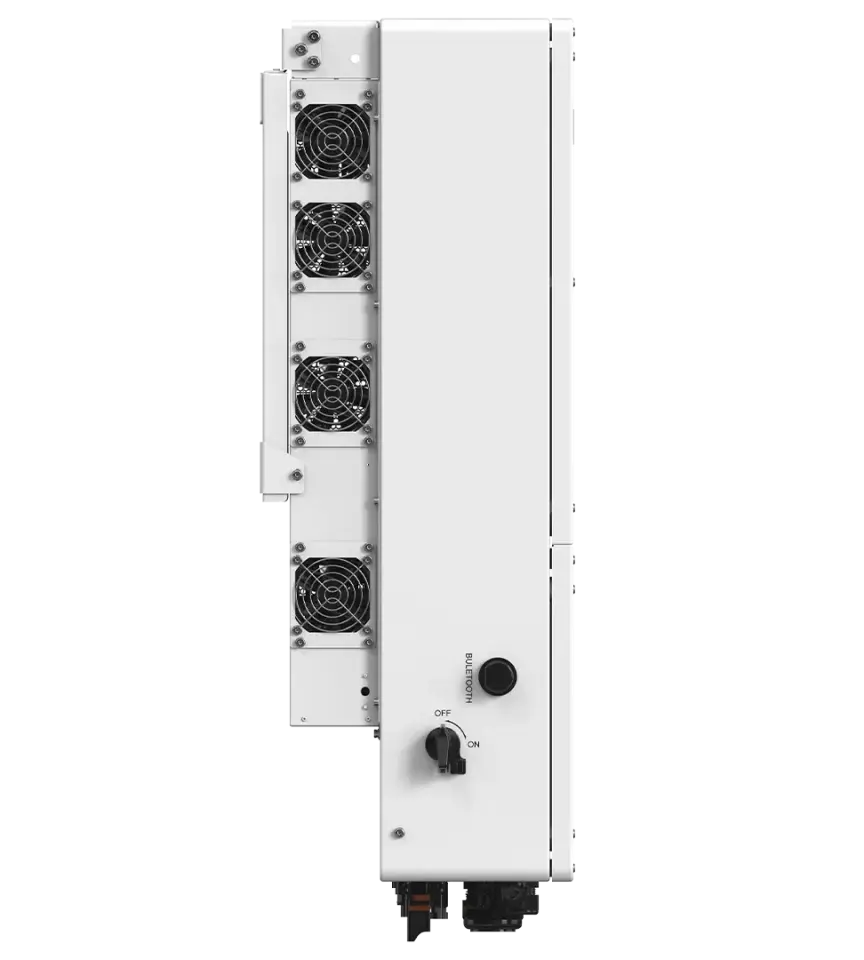

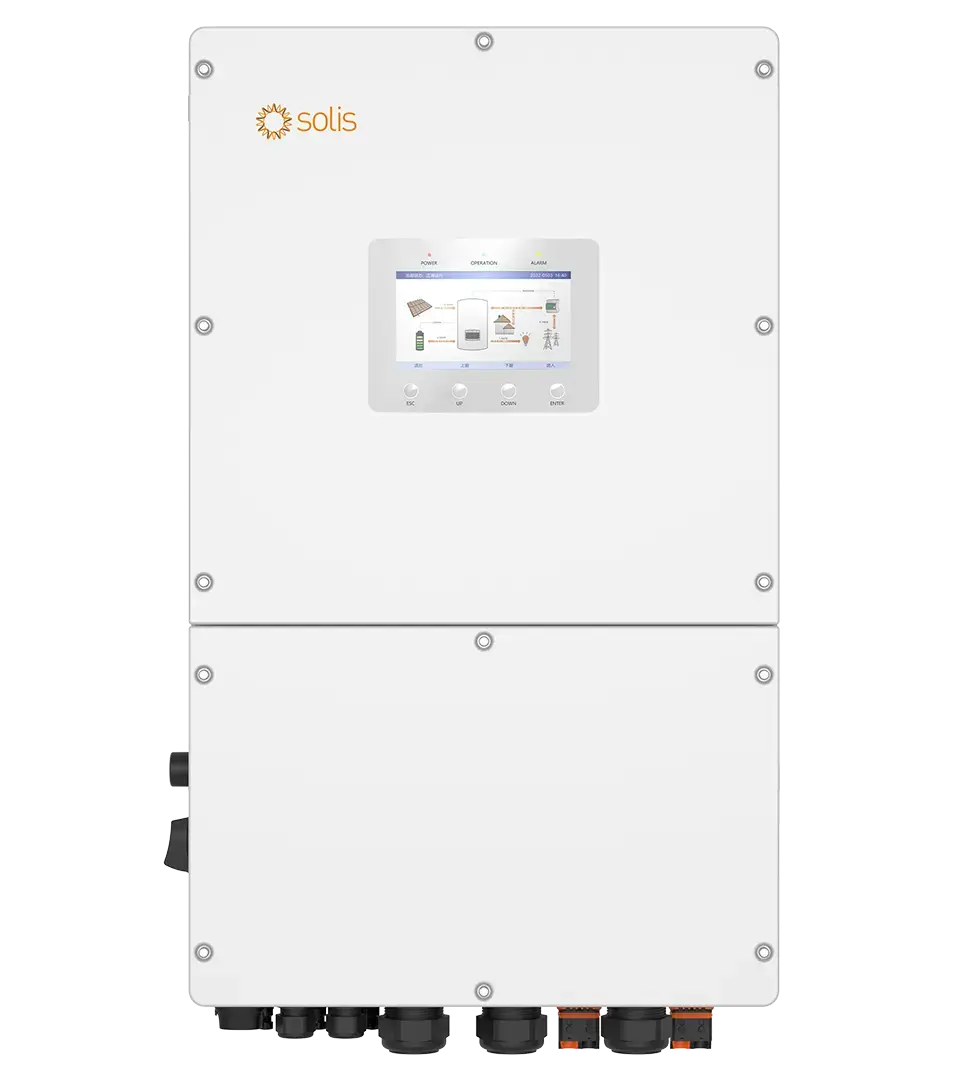

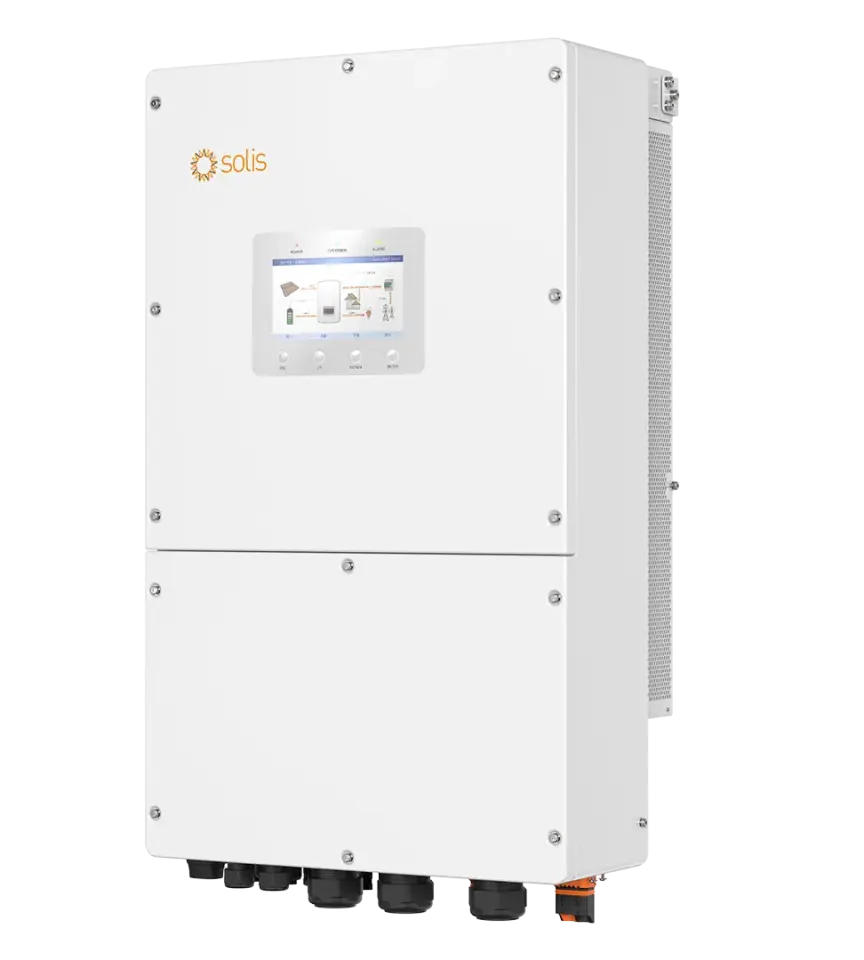

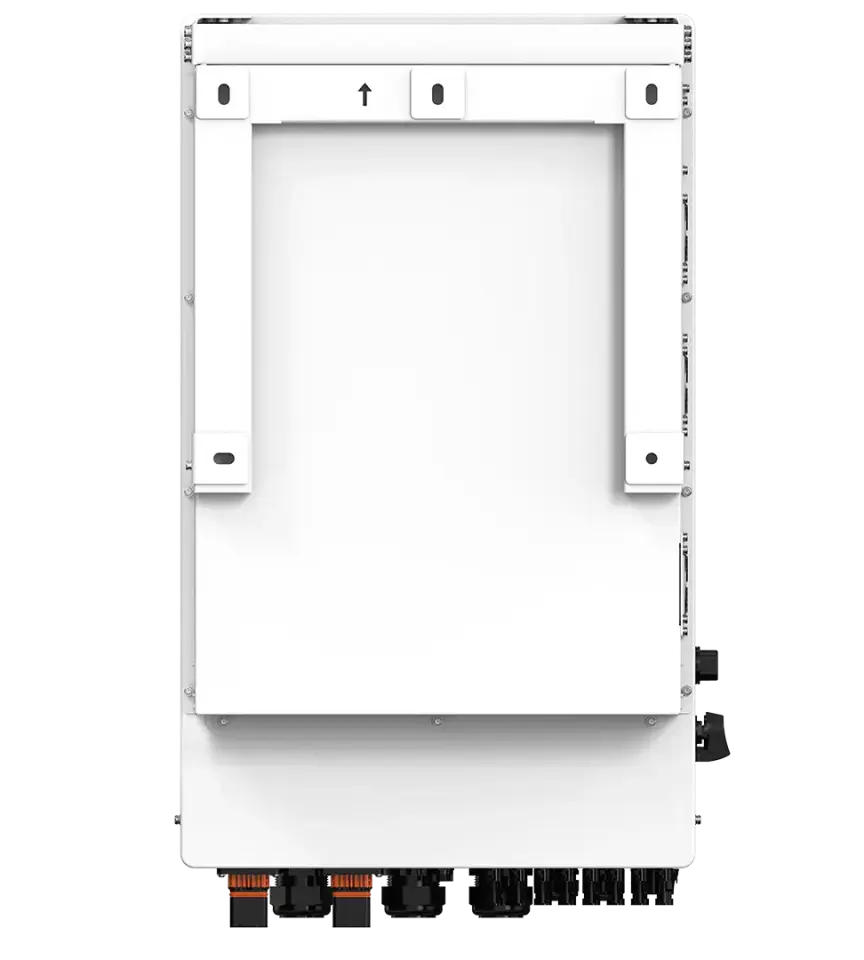

Solis 50 kW Trifaz Hibrit İnverter HV
Solis 50 kW Trifaz Hibrit İnverter HV, ticari ve endüstriyel ölçekte yüksek güçlü güneş enerji sistemleri için geliştirilmiş bir hibrit inverterdir. Yüksek voltaj (HV) bataryalar ile tam uyumlu olan bu inverter, güneş panelleri ve şebeke arasında akıllı enerji yönetimi sunar.
Elektrik kesintilerinde milisaniyeler içinde devreye girerek kritik yüklerin çalışmaya devam etmesini sağlar. 4 bağımsız MPPT özelliği sayesinde farklı panel yönleri ve çatı tasarımlarında maksimum enerji üretimi elde edilir. Ayrıca paralel çalışma desteği ile sisteminizi 10 üniteye kadar genişletebilirsiniz.
Öne Çıkan Avantajlar
- Güçlü ve Stabil: 50 kW çıkış ile ticari ve endüstriyel tesisler için ideal.
- 4 MPPT Teknolojisi: Farklı panel yönlerinde maksimum üretim sağlar.
- HV Batarya Uyumu: 150–800 V batarya desteği ile yüksek performans.
- Kesintisiz Enerji Desteği: Kritik yükleri elektrik kesintilerinde besler.
- Dayanıklı Tasarım: IP66 koruma sınıfı ile dış mekân ve endüstriyel kurulumlara uygun.
★ 10 EŞSİZ AVANJLAR
- 100kW'a kadar PV girişini destekleyerek güneş enerjisi kullanımını en üst düzeye çıkarır
- 21A'lık maksimum dize giriş akımını destekleyerek yüksek güçlü PV modülleriyle uyumluluğu sağlar
- 100–314Ah batarya modülleriyle uyumludur ve genel system maliyetlerini azaltır
- Maksimum 168A şarj akımı ile hızlı batarya şarjını destekler
- Esnek konfigürasyonlar ve kolay kapasite genişletme için iki bağımsız batarya bağlantı noktası
- Şebekeden bağımsız modda 2s boyunca %160 aşırı yük sağlar, ağır yüklerin kararlı bir şekilde başlatılmasını garanti eder
- Zayıf şebeke ve jeneratör-hibrit senaryoları için esnek kontrol sunar, yatırım maliyetlerini azaltır
- AI entegrasyonu ve VPP hazırlığı, dinamik tarife optimizasyonu sağlayarak elektrik giderlerini en aza indirir ve ek gelir elde edilmesini sağlar
- Talep yönetimi ve ters akış önleme işlevleri için PV ve depolamayı entegre eder
- Şebeke güç faktörünü iyileştirmek ve reaktif güç ücretlerini azaltmak için dinamik reaktif güç dengeleme sağlar
★ 6 ÖNDE GELEN AVANTAJLAR
- Esnek yenileme ve sistem genişletmeleri için hem DC hem de AC kuplajını destekler
- Batarya rezerv yönetimi sayesinde çeşitli senaryolarda güvenilir yedek güç sağlar
- Akıllı yük önceliklendirme ile kritik yükler için besleme süresini uzatır
- Şebekeye bağlı PV, rüzgar enerjisi ve dizel jeneratörlerin sorunsuz entegrasyonu için çok yönlü üçü bir arada arayüz sunar
- 10ms'den daha kısa sürede şebekeye bağlı ve şebekeden bağımsız geçişler gerçekleştirerek kesintisiz güç beslemesi sağlar
- 600kW'a kadar çoklu ünite parallel çalışmayı destekler (6 üniteden fazla ünite bulunan sistemler için Solis STS kabini önerilir)
TEKNİK VERİLER:
|
Model |
30K |
40K |
49K |
60K |
|
|
Giriş DC (PV tarafı) |
|||||
|
Önerilen maks. FV dizi boyutu |
60 kW |
80 kW |
98 kW |
100 kW |
|
|
Maks. kullanılabilir FV giriş gücü |
60 kW |
80 kW |
98 kW |
100 kW |
|
|
Maks. giriş gerilimi |
1000 V |
||||
|
Nominal Gerilim |
600 V |
||||
|
Başlangıç Gerilimi |
180 V |
||||
|
MPPT Gerilim Aralığı |
150 - 850 V |
||||
|
Maks. giriş akımı |
3 × 42A |
4 × 42 A |
|||
|
DC giriş başına maksimum akım |
42 A |
||||
|
Maks. kısa devre akımı |
3 × 60 A |
4 × 60 A |
|||
|
MPPT sayısı / Maks. Giriş dizi sayısı |
3 / 6 |
4 / 8 |
|||
|
Batarya |
|||||
|
Batarya Türü |
Lityum iyon |
||||
|
Batarya çalışma gerilim aralığı |
150 - 800 V |
||||
|
Maks. şarj / deşarj akımı |
80 A × 2 |
84 A × 2 |
|||
|
Pil bağlantı noktası sayısı |
2 |
||||
|
Her girişin maks. şarj / deşarj gücü |
33 kW |
35 kW |
|||
|
İletişim |
CAN / RS485 |
||||
|
Çıkış AC (Yedek) |
|||||
|
Nominal çıkış gücü |
30 kW |
40 kW |
49 kW |
60kW |
|
|
Maks. görünür çıkış gücü |
Nominal gücün 1.6 katı, 2 s; Nominal gücün 1.5 katı, 10 s |
||||
|
Yedekten anahtarlama süresi |
< 10 ms |
||||
|
Nominal çıkış voltajı |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
||||
|
Nominal frekans |
50 Hz / 60 Hz |
||||
|
THDv (@lineer yük) |
< 2% |
||||
|
Giriş AC (Şebeke tarafı) |
|||||
|
Maks. giriş akımı |
91.2 A / 86.6 A |
121.6 A / 115.4 A |
149 A / 141.4 A |
152 A / 152 A |
|
|
Giriş AC (Jeneratör) |
|||||
|
Maks. giriş gücü |
30 kW |
40 kW |
49 kW |
60 kW |
|
|
Nominal giriş akımı |
45.6 A / 43.3 A |
60.8 A / 57.7 A |
74.5 A / 70.7 A |
91.2 A / 86.6 A |
|
|
Nominal giriş voltajı |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
||||
|
Nominal giriş frekansı |
50 Hz / 60 Hz |
||||
|
Çıkış AC (Şebeke tarafı) |
|||||
|
Nominal çıkış gücü |
30 kW |
40 kW |
49 kW |
60 kW |
|
|
Maks. görünür çıkış gücü |
30 kVA |
40 kVA |
49 kVA |
60 kVA |
|
|
Nominal şebeke gerilimi |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
||||
|
Nominal şebeke frekansı |
50 Hz / 60 Hz |
||||
|
Nominal şebeke çıkış akımı |
45.6 A / 43.3 A |
60.8 A / 57.7 A |
74.5 A / 70.7 A |
91.2 A / 86.6 A |
|
|
Güç Faktörü |
> 0,99 (0,8 ileri ila 0,8 geri) |
||||
|
THDi |
< 3% |
||||
|
Verimlilik |
|||||
|
Maks. verimlilik |
97.7% |
||||
|
AB verimliliği |
97.3% |
||||
|
Batarya şarj verimliliği |
98.5% |
||||
|
Batarya deşarj verimliliği |
97.5% |
||||
|
Koruma |
|||||
|
Dalgalanma koruması |
DC Tip II / AC Tip II |
||||
|
Çıkış aşırı akım koruması |
Evet |
||||
|
Entegre DC anahtarı |
Evet |
||||
|
DC ters polarite koruması |
Evet |
||||
|
Koruma sınıfı / Aşırı voltaj kategorisi |
I / PV II, Batarya II, AC III |
||||
|
Entegre AFCI 2.0 |
Opsiyonel |
||||
|
Genel Veriler |
|||||
|
İzin verilen maks. faz dengesizliği (şebeke ve yedekleme) |
100% |
||||
|
Faz başına maks. güç (şebeke ve yedekleme) |
33% |
||||
|
Boyutlar (G × Y × D) |
530 × 880 × 290 mm |
||||
|
Ağırlık |
76 kg |
||||
|
Topoloji |
Transformatörsüz |
||||
|
Çalışma ortam sıcaklık aralığı |
-25 ~ +60°C |
||||
|
Bağıl nem |
0 - 100% |
||||
|
Giriş koruması |
IP66 |
||||
|
Soğutma konsepti |
Akıllı fan soğutması |
||||
|
Maks. çalışma yüksekliği |
4000 m |
||||
|
Şebeke bağlantı standardı |
G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1/EN 50549-10, PTPiREE, VDE 0126/XP C15/VFR:2019, NTS 631/RD 1699/RD 244/UNE 217002, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, DEWA, MEA, PEA, PORTARIA Nº 140/PORTARIA Nº 515 |
||||
|
Güvenlik / EMC standardı |
IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011 |
||||
|
Özellikler |
|||||
|
PV bağlantısı |
MC4 konnektörü |
||||
|
Batarya bağlantısı |
Uç bağlayıcılar |
||||
|
AC bağlantısı |
OT terminali |
||||
|
Ekran |
7,0 inç LCD ekran ve Bluetooth + UYGULAMA |
||||
|
İletişim |
CAN, RS485-115200, Opsiyonel: Wi-Fi, Cellular, LAN |
||||
