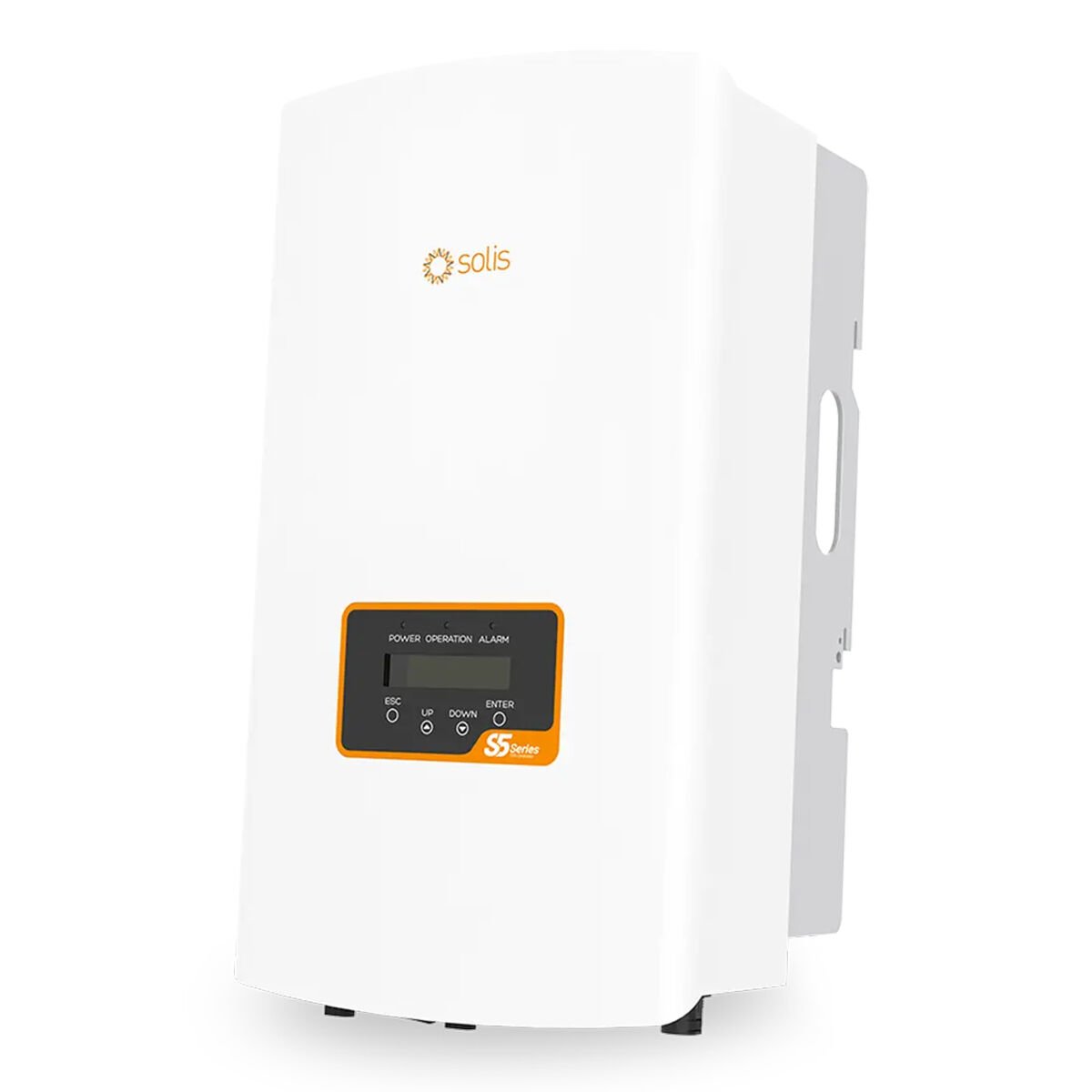

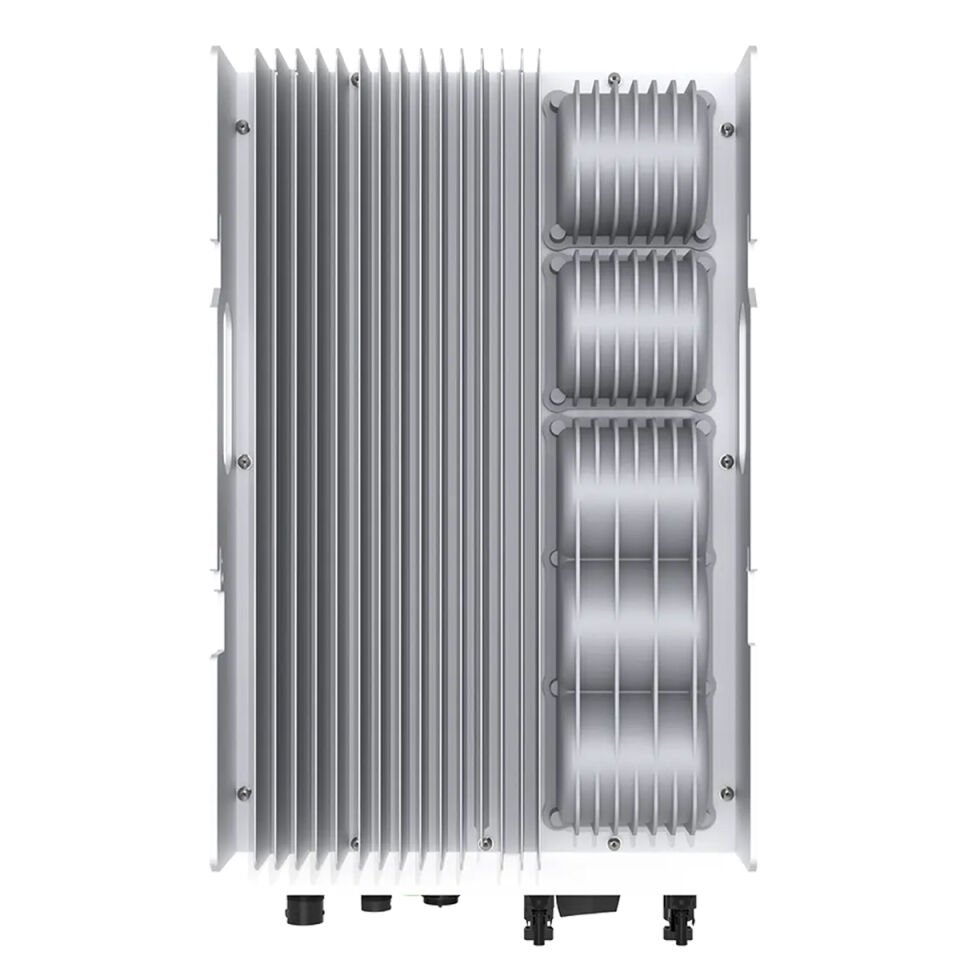

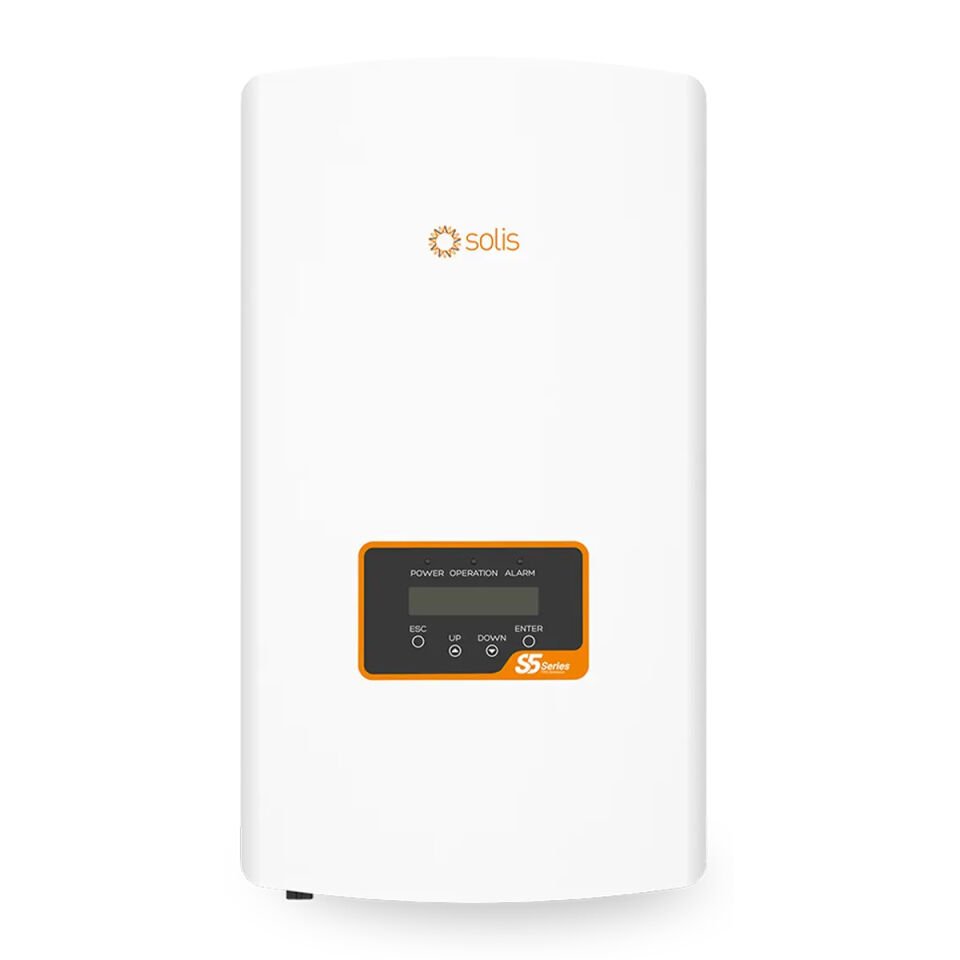

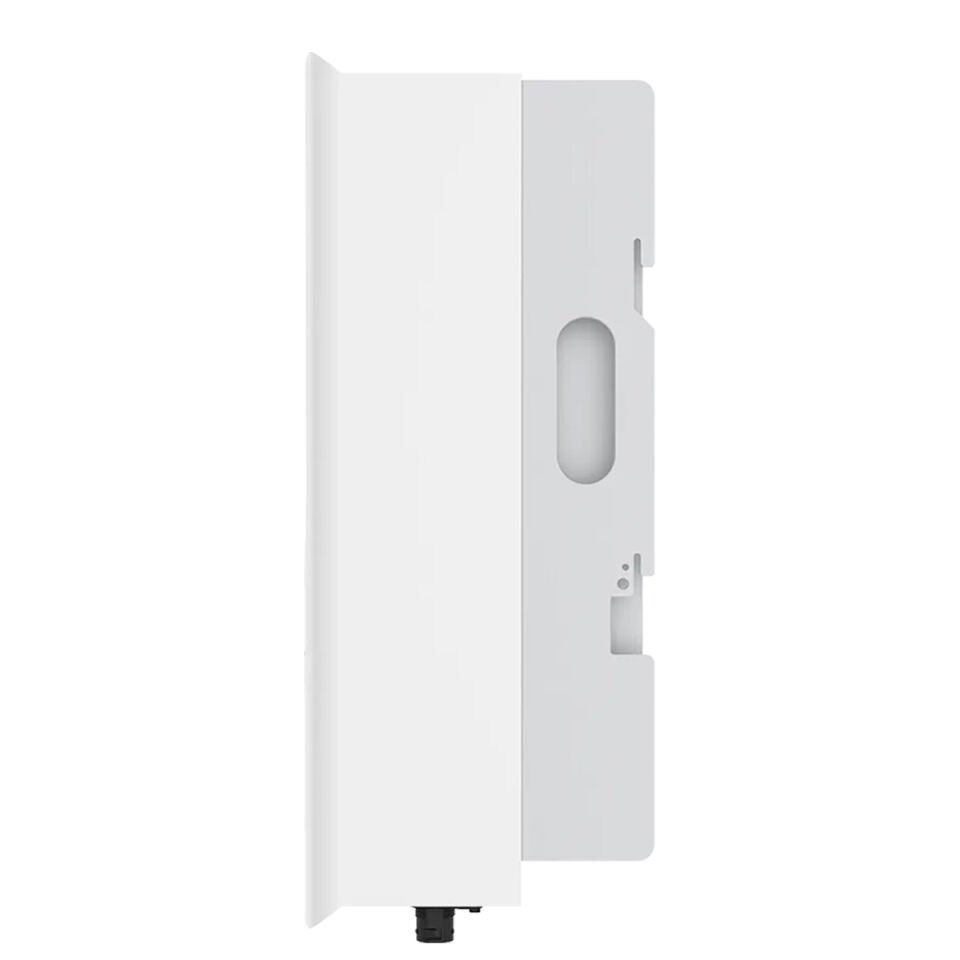

Solis 20 kW Trifaze On-Grid İnverter | Yüksek Verimli Solar İnverter
Solis 20 kW Trifaze On-Grid İnverter, ticari ve endüstriyel güneş enerjisi projeleri için yüksek performans, güvenlik ve verimlilik sunmak üzere tasarlanmıştır. Çoklu MPPT teknolojisi sayesinde farklı panel dizilimlerinde dahi maksimum enerji üretimi sağlar ve sistem kayıplarını minimuma indirir.Kompakt ve hafif tasarımı ile kolay kurulum imkânı sunan Solis 20 kW inverter, sessiz çalışma özelliği sayesinde işletme ortamlarında konforlu kullanım sağlar. Yüksek dönüşüm verimliliği ile güneş panellerinden elde edilen enerjinin en etkin şekilde kullanılmasına yardımcı olur.
Şebeke bağlantılı (on-grid) yapısı sayesinde üretilen enerji doğrudan tüketilebilir, ihtiyaç fazlası enerji ise elektrik şebekesine aktarılabilir. Dayanıklı donanımı ve gelişmiş koruma sistemleri ile uzun ömürlü ve güvenilir bir solar inverter çözümüdür.
Solis Üç Fazlı Şebekeye Bağlı İnverterler
ETKİLİ
- %98.7 Maks. Verimliliklilik
- 16A'e kadar dizi akım desteği
- Geniş gerilim çalışma aralığı ve düşük
- devreye girme gerilimi
GÜVENLİ
- IP66
- AFCI (Ark Hatası Devre Kesilmesi) koruması, yangın riskini proaktif olarak azaltır
- Sorunlu Şebeke Sistemleri için Otomatik
- Gerilim Sabitleme Teknolojisi
AKILLI
- Harici güç kontrol cihazı desteği
- RS485, WiFi, GPRS'yi destekler
- SolisCloud ile uzaktan güncelleme ve kontrol desteği
EKONOMİK
- Kompakt tasarım montaj ve bakım kolaylığı
- > %150 Doğru Akım/Alternatif Akım oranı
- Yüksek Güçlü Modül desteği ile daha düşük montaj maliyeti
ÖNE ÇIKAN ÖZELLİKLER
- 20 kW trifaze güç kapasitesi
- Çoklu MPPT ile maksimum enerji verimi
- Ticari ve endüstriyel projelere uygun
- Sessiz ve stabil çalışma
- Kompakt tasarım ve kolay montaj
- Yüksek verimlilik ve uzun ömür
KULLANIM ALANLARI
- Ticari işletmeler
- Fabrika ve sanayi tesisleri
- Çatı tipi güneş enerjisi sistemleri
- Orta ölçekli güneş enerjisi projeleri
|
Model |
3K |
4K |
5K |
6K |
8K |
9K |
10K |
12K |
13K |
15K |
17K |
20K |
|
Giriş DC |
||||||||||||
|
Önerilen maks. PV gücü |
4.5 kW |
6 kW |
7.5 kW |
9 kW |
12 kW |
13.5 kW |
15 kW |
18 kW |
19.5 kW |
22.5 kW |
25.5 kW |
30 kW |
|
Maks. giriş gerilimi |
1100 V |
|||||||||||
|
Nominal Gerilim |
600 V |
|||||||||||
|
Başlangıç Gerilimi |
180 V |
|||||||||||
|
MPPT Gerilim Aralığı |
160 - 1000 V |
|||||||||||
|
Maks. giriş akımı |
16 A / 16 A |
32 A / 32 A |
||||||||||
|
Maks. kısa devre akımı |
20 A / 20 A |
40 A / 40 A |
||||||||||
|
MPPT sayısı / Maks. Giriş dizi sayısı |
2 / 2 |
2 / 4 |
||||||||||
|
Çıkış AC |
||||||||||||
|
Nominal çıkış gücü |
3 kW |
4 kW |
5 kW |
6 kW |
8 kW |
9 kW |
10 kW |
12 kW |
13 kW |
15 kW |
17 kW |
20 kW |
|
Maks. görünür çıkış gücü |
3.3 kVA |
4.4 kVA |
5.5 kVA |
6.6 kVA |
8.8 kVA |
9.9 kVA |
11 kVA |
13.2 kVA |
14.3 kVA |
16.5 kVA |
18.7 kVA |
22 kVA |
|
Maks. çıkış gücü |
3.3 kW |
4.4 kW |
5.5 kW |
6.6 kW |
8.8 kW |
9.9 kW |
11 kW |
13.2 kW |
14.3 kW |
16.5 kW |
18.7 kW |
22 kW |
|
Nominal şebeke gerilimi |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
|||||||||||
|
Nominal şebeke frekansı |
50 Hz / 60 Hz |
|||||||||||
|
Nominal şebeke çıkış akımı |
4.6 A / 4.3 A |
6.1 A / 5.8 A |
7.6 A / 7.2 A |
9.1 A / 8.7 A |
12.2 A / 11.5 A |
13.7 A / 13.0 A |
15.2 A / 14.4 A |
18.2 A / 17.3 A |
19.8 A / 18.8 A |
22.8 A / 21.7 A |
25.8 A / 24.6 A |
30.4 A / 28.9 A |
|
Maks. çıkış akımı |
4.7 A |
6.4 A |
7.9 A |
9.5 A |
12.7 A |
14.3 A |
15.9 A |
19.1 A |
20.7 A |
23.8 A |
27 A |
31.8 A |
|
Güç Faktörü |
> 0,99 (0,8 ileri ila 0,8 geri) |
|||||||||||
|
THDi |
< 2% |
|||||||||||
|
Verimlilik |
||||||||||||
|
Maks. verimlilik |
98.3% |
98.5% |
98.6% |
98.7% |
||||||||
|
AB verimliliği |
97.7% |
97.9% |
98.0% |
98.1% |
||||||||
|
Koruma |
||||||||||||
|
DC ters polarite koruması |
Evet |
|||||||||||
|
Kısa devre koruması |
Evet |
|||||||||||
|
Çıkış aşırı akım koruması |
Evet |
|||||||||||
|
Dalgalanma koruması |
Evet |
|||||||||||
|
Şebeke izleme |
Evet |
|||||||||||
|
Anti Adalama Koruması |
Evet |
|||||||||||
|
Sıcaklık koruması |
Evet |
|||||||||||
|
Çoklu tepe taraması |
Evet |
|||||||||||
|
Entegre AFCI 2.0 |
Opsiyonel |
|||||||||||
|
Entegre DC anahtarı |
Evet |
|||||||||||
|
Genel Veriler |
||||||||||||
|
Boyutlar (G × Y × D) |
310 × 563 × 219 mm |
|||||||||||
|
Ağırlık |
16.5 kg |
16.9 kg |
17.9 kg |
19.6 kg |
20.8 kg |
|||||||
|
Topoloji |
Transformatörsüz |
|||||||||||
|
Öz tüketim (gece) |
< 1 W |
|||||||||||
|
Çalışma ortam sıcaklık aralığı |
-25 ~ +60°C |
|||||||||||
|
Bağıl nem |
0 - 100% |
|||||||||||
|
Giriş koruması |
IP66 |
|||||||||||
|
Noise emission (typical) |
< 30 dB(A) |
< 60 dB(A) |
||||||||||
|
Soğutma konsepti |
Doğal soğutma |
Akıllı fan soğutması |
||||||||||
|
Maks. çalışma yüksekliği |
4000 m |
|||||||||||
|
Şebeke bağlantı standardı |
G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/ UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530 |
|||||||||||
|
Güvenlik / EMC standardı |
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
|||||||||||
|
Özellikler |
||||||||||||
|
DC bağlantısı |
MC4 konnektörü |
|||||||||||
|
AC bağlantısı |
Hızlı bağlantı fişi |
|||||||||||
|
Ekran |
LCD |
|||||||||||
|
İletişim |
RS485, Opsiyonel: Wi-Fi, GPRS |
|||||||||||
