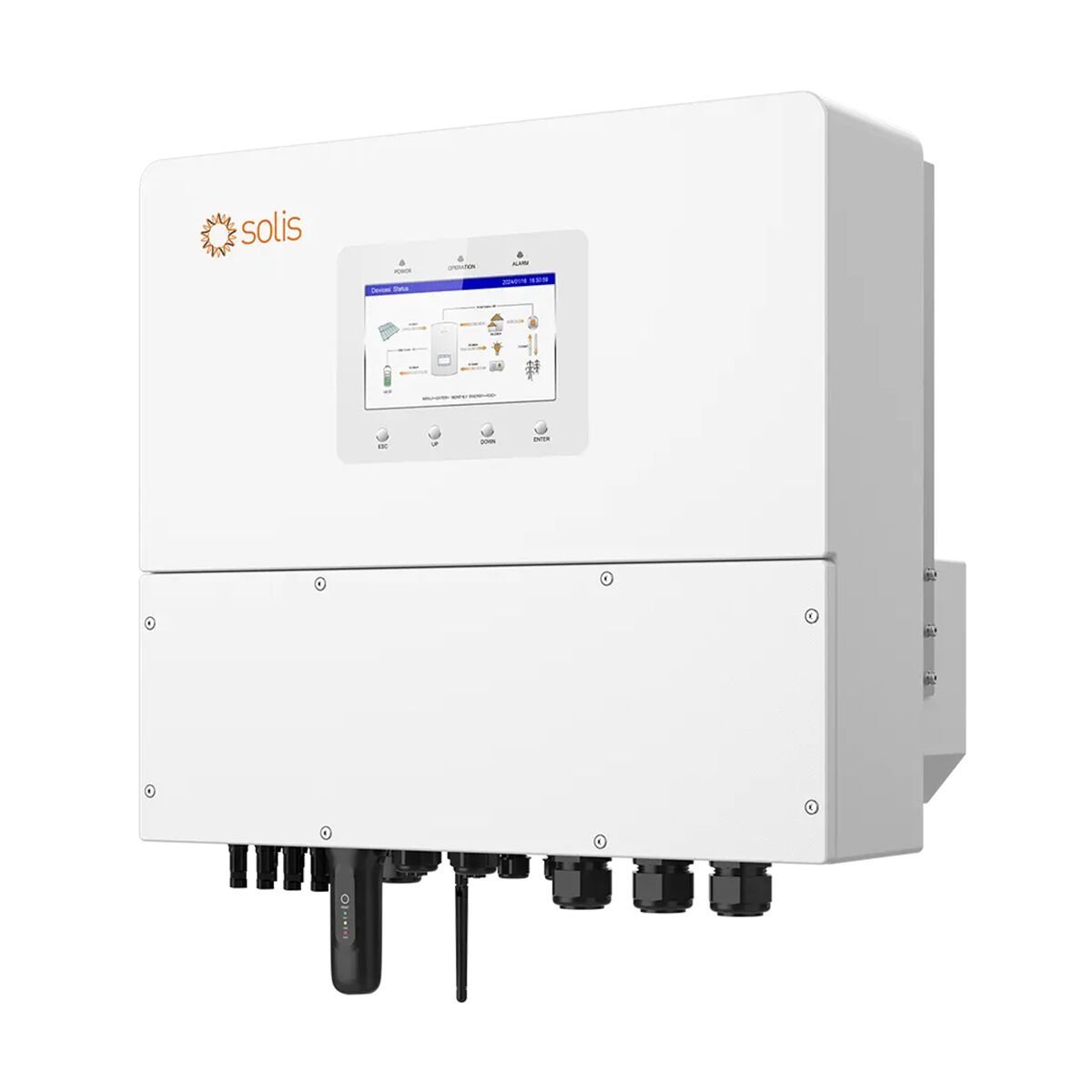

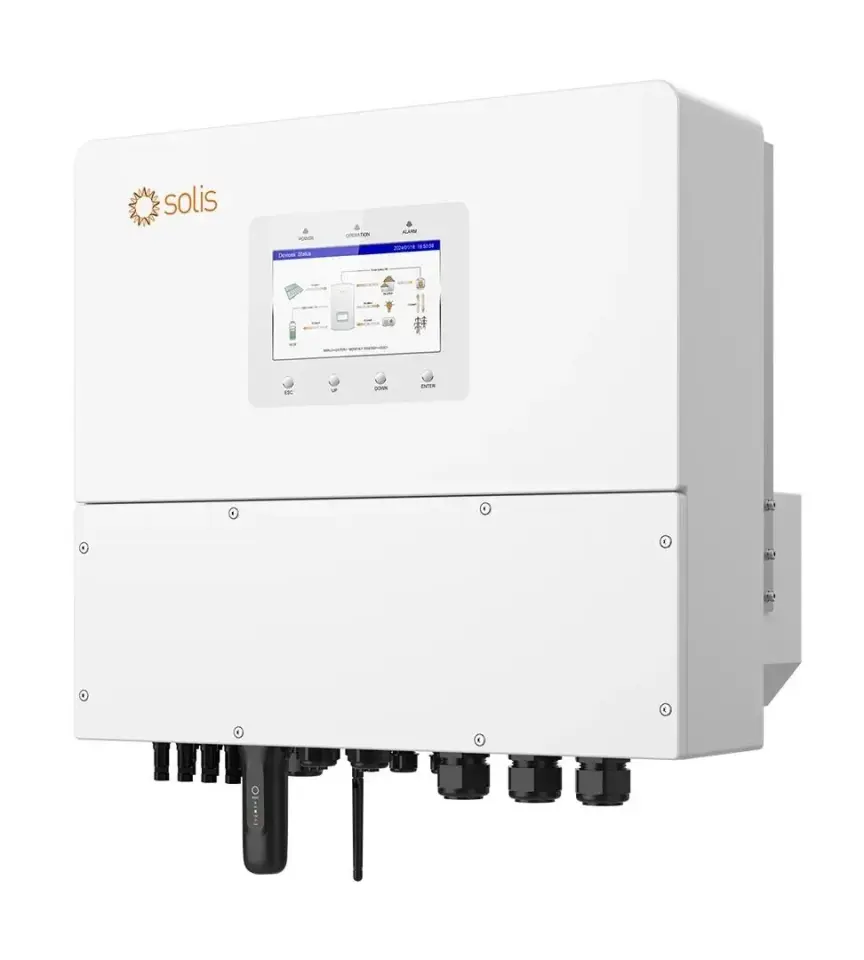

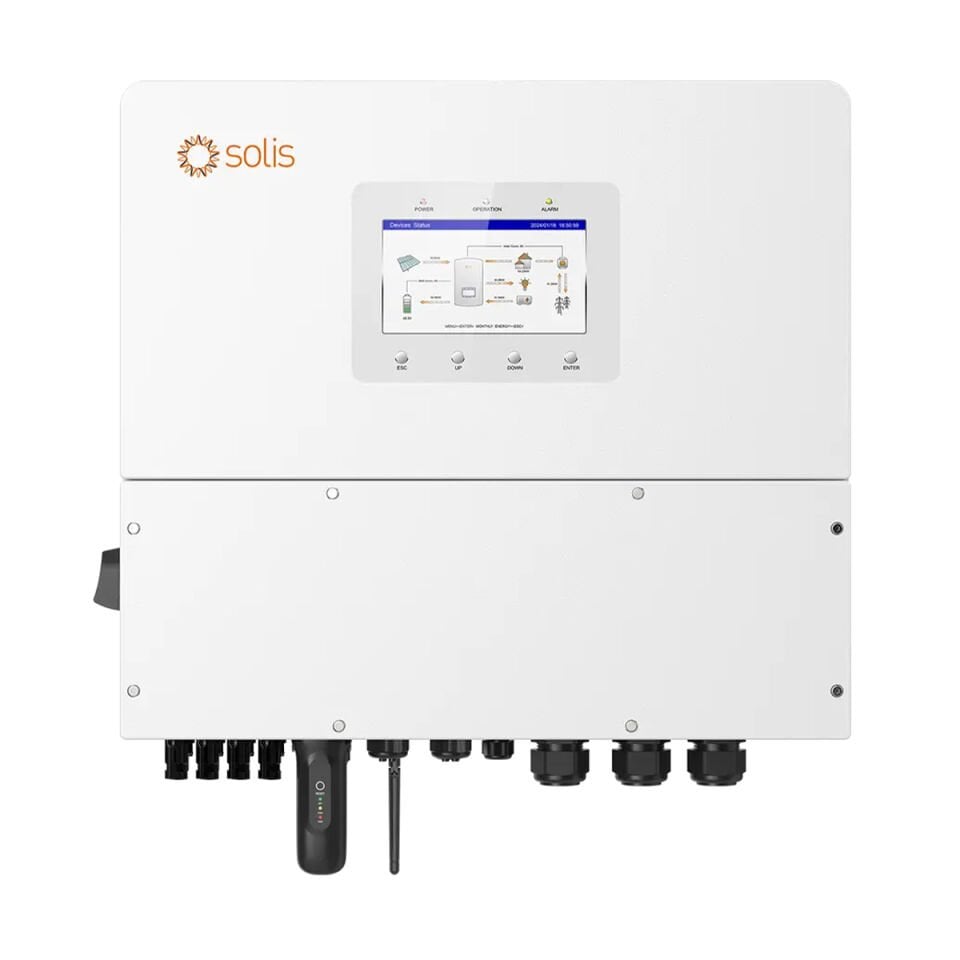

Solis 20 kW Trifaz Hibrit İnvertör HV
Solis S6-EH3P (12-20)K-H serisi üç fazlı enerji depolama inverterleri, büyük konut projeleri ve küçük ticari güneş enerjisi sistemleri için özel olarak geliştirilmiştir. Yüksek performansı, esnek sistem entegrasyonu ve gelişmiş enerji yönetimi özellikleri sayesinde modern PV enerji depolama çözümlerinde güvenilir bir tercih sunar.
Bu seri, jeneratör entegrasyonunu ve birden fazla inverterin paralel çalışmasını destekleyerek ölçeklenebilir ve kesintisiz enerji sistemleri kurulmasına olanak tanır. 4 bağımsız MPPT girişi sayesinde farklı çatı yönelimlerine ve karmaşık mimariye sahip büyük çatı üstü PV sistemlerinde maksimum enerji üretimi sağlar.
UPS seviyesinde hızlı anahtarlama özelliği, şebeke kesintilerinde yüklerin kesintisiz çalışmasını garanti ederken, 10 saniyeye kadar %160 aşırı güç yedekleme kapasitesi yüksek ilk kalkış akımı gerektiren cihazlar için güvenli kullanım sunar. Üç fazlı dengesiz yükler ve yarım dalga yüklerle tam uyum sağlayarak, değişken ve zorlu enerji ihtiyaçlarında dahi stabil performans sağlar.
Solis S6-EH3P (12-20)K-H serisi, yüksek verimlilik, güçlü yedekleme kapasitesi ve esnek yük yönetimi özellikleri ile konut ve ticari enerji depolama sistemleri için uzun ömürlü ve güvenilir bir enerji çözümüdür.
- 12–20 kW Güç Seçenekleri ile büyük konut ve küçük ticari sistemlere uygun
- Trifaz Hibrit Enerji Depolama İnverteri – şebeke, batarya ve güneş enerjisi uyumu
- 4 Bağımsız MPPT ile farklı çatı yönelimlerinde maksimum PV üretimi
- Jeneratör Desteği & Paralel Çalışma ile ölçeklenebilir sistem kurulumu
- UPS Seviyesinde Hızlı Anahtarlama – kesintisiz enerji sürekliliği
- %160 Aşırı Güç Yedekleme (10 sn) – yüksek kalkış akımı gerektiren yükler için ideal
- Dengesiz ve Yarım Dalga Yük Uyumu – esnek ve güvenilir güç yönetimi
- Gelişmiş Enerji Depolama Performansı – uzun ömürlü ve stabil kullanım
|
Model |
12K |
15K |
20K |
|
Giriş DC (PV tarafı) |
|
||
|
Önerilen maks. FV dizi boyutu |
24 kW |
30 kW |
40 kW |
|
Maks. kullanılabilir FV giriş gücü |
19.2 kW |
24 kW |
32 kW |
|
Maks. giriş gerilimi |
1000 V |
||
|
Nominal Gerilim |
600 V |
||
|
Başlangıç Gerilimi |
160 V |
||
|
MPPT Gerilim Aralığı |
200 - 850 V |
||
|
Maks. giriş akımı |
4 × 20 A |
||
|
Maks. kısa devre akımı |
4 × 30 A |
||
|
MPPT sayısı / Maks. Giriş dizi sayısı |
4 / 4 |
||
|
Batarya |
|
||
|
Batarya Türü |
Lityum iyon |
||
|
Batarya çalışma gerilim aralığı |
120 - 800 V |
||
|
Maks. şarj / deşarj gücü |
12 kW 15 kW 20 kW |
||
|
Maks. şarj / deşarj akımı |
50 A |
||
|
İletişim |
CAN / RS485 |
||
|
Çıkış AC (Şebeke tarafı) |
|
||
|
Nominal çıkış gücü |
12 kW |
15 kW |
20 kW |
|
Maks. görünür çıkış gücü |
12 kVA |
15 kVA |
20 kVA |
|
Nominal şebeke gerilimi |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
||
|
Nominal şebeke frekansı |
50 Hz / 60 Hz |
||
|
Nominal şebeke çıkış akımı |
18.2 A / 17.3 A |
22.8 A / 21.7 A |
30.4 A / 28.9 A |
|
Maks. çıkış akımı |
18.2 A / 17.3 A |
22.8 A / 21.7 A |
30.4 A / 28.9 A |
|
Güç Faktörü |
> 0,99 (0,8 ileri ila 0,8 geri) |
||
|
THDi |
< 3% |
||
|
Giriş AC (Şebeke tarafı) |
|
||
|
Giriş voltaj aralığı |
304 - 437 V / 320 - 460 V |
||
|
Maks. giriş akımı |
27.3 A / 26.0 A 34.2 A / 32.5 A 45.6 A / 43.3 A |
||
|
Nominal şebeke frekansı |
50 Hz / 60 Hz |
||
|
Frekans aralığı |
45 - 55 Hz / 55 - 65 Hz |
||
|
Giriş Jeneratörü |
|
||
|
Maks. giriş gücü |
12 kW |
15 kW |
20 kW |
|
Maks. giriş akımı |
18.2 A / 17.3 A |
22.8 A / 21.7 A |
30.4 A / 28.9 A |
|
Nominal giriş frekansı |
50 Hz / 60 Hz |
||
|
Çıkış AC (Yedek) |
|
||
|
Nominal çıkış gücü |
12 kW 15 kW |
20 kW |
|
|
Maks. görünür çıkış gücü |
Nominal gücün 2 katı, 10 sn |
Nominal gücün 1.6 katı, 10 sn |
|
|
Yedekten anahtarlama süresi |
< 10 ms |
||
|
Nominal çıkış voltajı |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
||
|
Nominal frekans |
50 Hz / 60 Hz |
||
|
Nominal şebeke çıkış akımı |
18.2 A / 17.3 A 22.8 A / 21.7 A 30.4 A / 28.9 A |
||
|
THDv (@lineer yük) |
< 3% |
||
|
Verimlilik |
|
||
|
Maks. verimlilik |
97.7% |
||
|
AB verimliliği |
97.5% |
||
|
BAT PV tarafından Maks. verimlilik için şarj edilmiş |
98.5% |
||
|
BAT AC tarafından Maks. verimlilik için şarj / deşarj edilmiş |
97.2% |
||
|
Koruma |
|
||
|
Anti Adalama Koruması |
Evet |
||
|
Çıkış aşırı akım koruması |
Evet |
||
|
Kısa devre koruması |
Evet |
||
|
Entegre AFCI 2.0 |
Opsiyonel |
||
|
Entegre DC anahtarı |
Evet |
||
|
DC ters polarite koruması |
Evet |
||
|
PV aşırı voltaj koruması |
Evet |
||
|
Batarya ters bağlantı koruması |
Evet |
||
|
Genel Veriler |
|
||
|
İzin verilen maks. faz dengesizliği (şebeke ve yedekleme) |
100% |
||
|
Faz başına maks. güç (şebeke ve yedekleme) |
%50 nominal güç %40 nominal güç |
||
|
Boyutlar (G × Y × D) |
563 × 546 × 250 mm |
||
|
Ağırlık |
35.2 kg |
||
|
Topoloji |
Transformatörsüz |
||
|
Öz tüketim (gece) |
< 25 W |
||
|
Çalışma ortam sıcaklık aralığı |
-25 ~ +60°C |
||
|
Bağıl nem |
0 - 95% |
||
|
Giriş koruması |
IP66 |
||
|
Gürültü emisyonu (tipik) |
< 65 dB(A) |
||
|
Soğutma konsepti |
Akıllı fan soğutması |
||
|
Maks. çalışma yüksekliği |
2000 m |
||
|
Şebeke bağlantı standardı |
EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA |
||
|
Güvenlik / EMC standardı |
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
||
|
Özellikler |
|
||
|
PV bağlantısı |
MC4 konnektörü |
||
|
Batarya bağlantısı |
OT terminali |
||
|
AC bağlantısı |
OT terminali |
||
|
Ekran |
7,0 inç LCD ekran ve Bluetooth + UYGULAMA |
||
|
İletişim |
CAN, RS485, Ethernet, Opsiyonel: Wi-Fi, Cellular, LAN |
||
