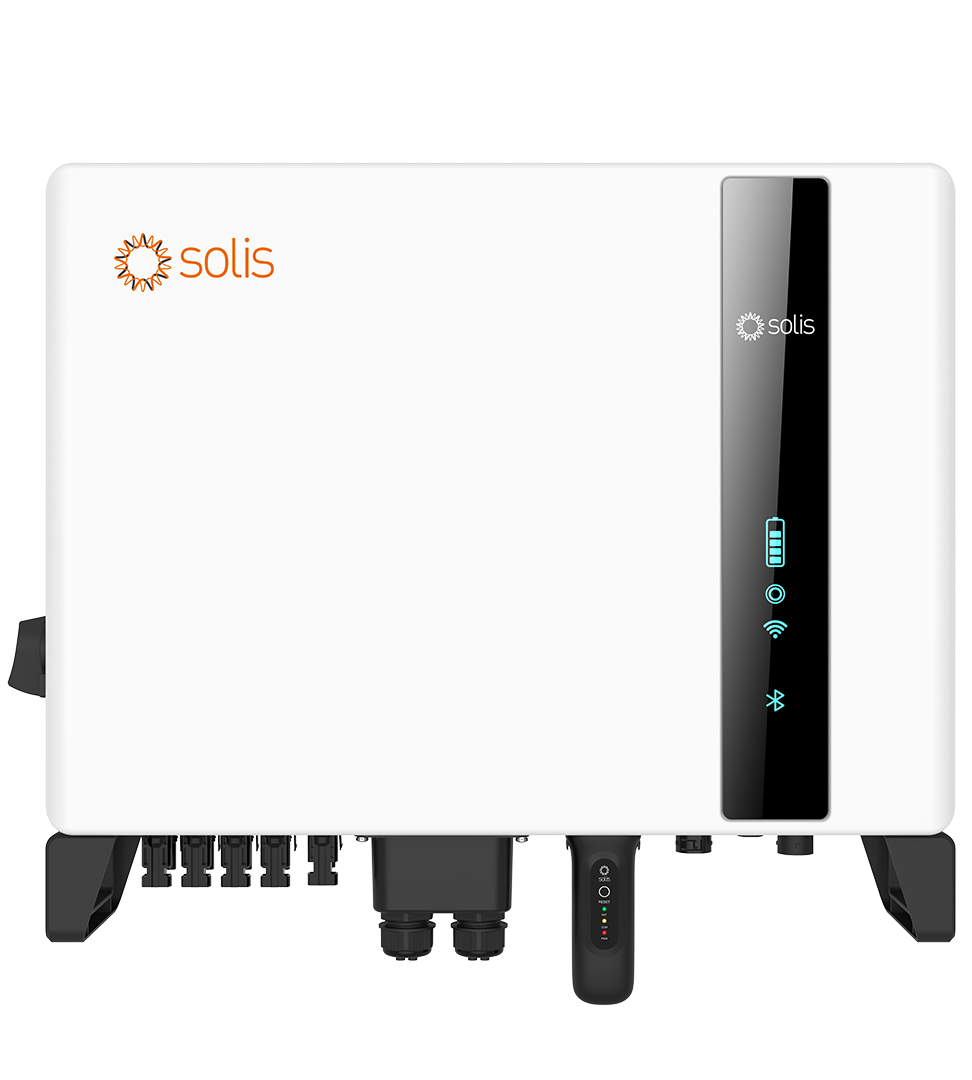

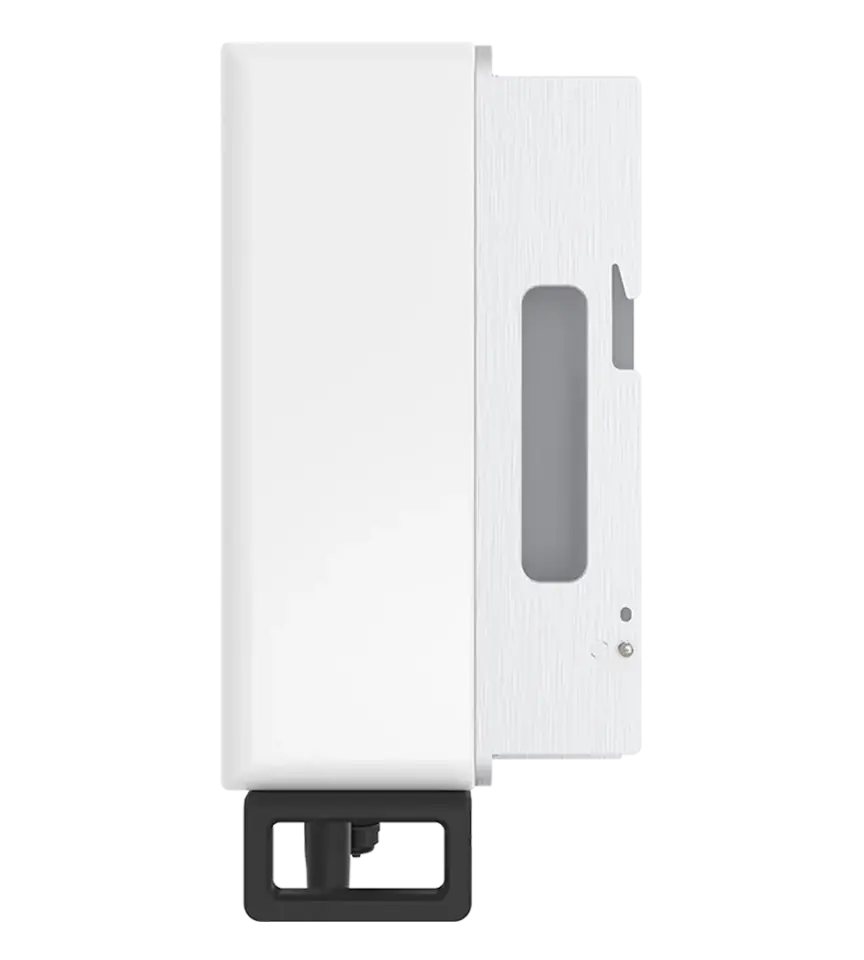

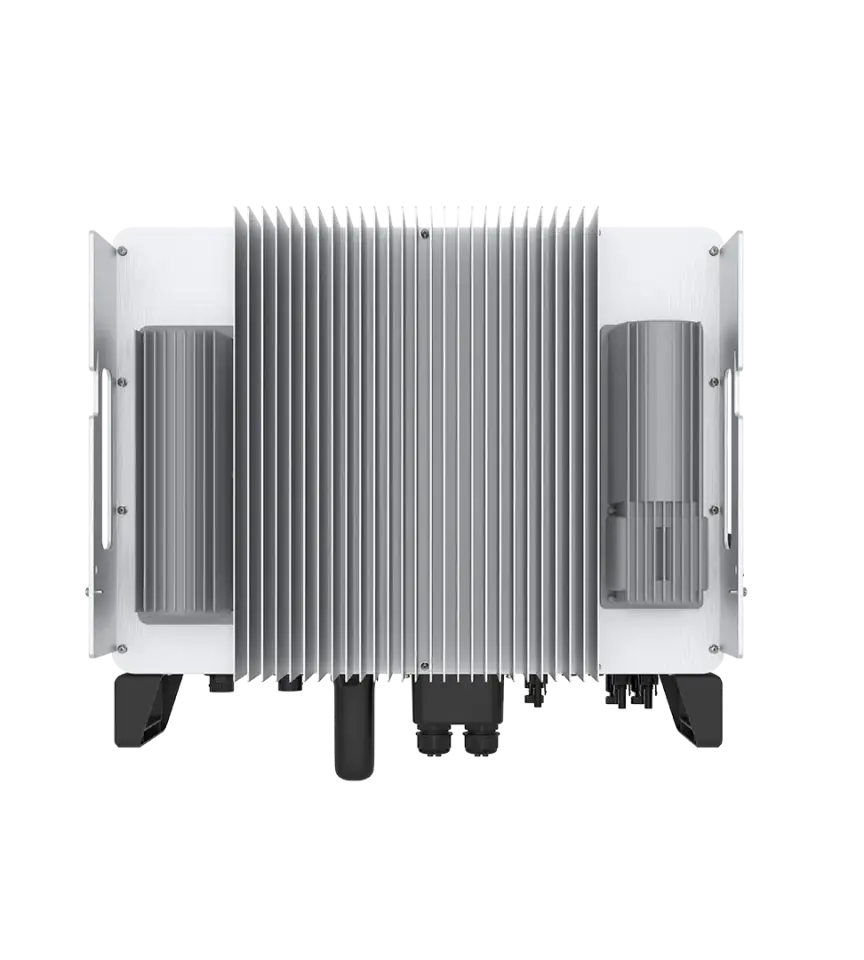

Solis 10 kW Hibrit İnverter

Model

5K2

6K2

8K2

10K2

5K-EU

6K-EU

8K-EU

10K-EU

Giriş DC (PV tarafı)

Önerilen maks. FV dizi boyutu

10 kW

12 kW

16 kW

20 kW

10 kW

12 kW

16 kW

20 kW

Maks. kullanılabilir FV giriş gücü

8 kW

9.6 kW

12.8 kW

16 kW

8 kW

9.6 kW

12.8 kW

16 kW

Maks. giriş gerilimi

1000 V

Nominal Gerilim

600 V

Başlangıç Gerilimi

160 V

MPPT Gerilim Aralığı

200 - 850 V

Maks. giriş akımı

16 A / 16 A

16 A / 16 A / 16 A

4 × 16 A

Maks. kısa devre akımı

24 A / 24 A

24 A / 24 A / 24 A

4 × 24 A

MPPT sayısı / Maks. Giriş dizi sayısı

2 / 2

3 / 3

4 / 4

Batarya

Batarya Türü

Lityum iyon

Batarya çalışma gerilim aralığı

120 - 600 V ①

Maks. şarj / deşarj gücü

5 kW 6 kW

8 kW 10 kW

5 kW 6 kW

8 kW 10 kW

Maks. şarj / deşarj akımı

25 A

50 A

25 A

50 A

İletişim

CAN / RS485

Çıkış AC (Şebeke tarafı)

Nominal çıkış gücü

5 kW

6 kW

8 kW

10 kW

5 kW

6 kW

8 kW

10 kW

Maks. görünür çıkış gücü

5 kVA

6 kVA

8 kVA

10 kVA

5 kVA

6 kVA

8 kVA

10 kVA

Nominal şebeke gerilimi

3/N/PE, 380 V / 400 V

Nominal şebeke frekansı

50 Hz / 60 Hz

Nominal şebeke çıkış akımı

7.6 A / 7.2 A

9.1 A / 8.7 A

12.2 A / 11.5 A

15.2 A / 14.4 A

7.6 A / 7.2 A

9.1 A / 8.7 A

12.2 A / 11.5 A

15.2 A / 14.4 A

Maks. çıkış akımı

7.6 A / 7.2 A

9.1 A / 8.7 A

12.2 A / 11.5 A

15.2 A / 14.4 A

7.6 A / 7.2 A

9.1 A / 8.7 A

12.2 A / 11.5 A

15.2 A / 14.4 A

Güç Faktörü

> 0,99 (0,8 ileri ila 0,8 geri)

THDi

< 3%

Giriş AC (Şebeke tarafı)

Giriş voltaj aralığı

304 - 437 V / 320 - 460 V

Maks. giriş akımı

11.4 A / 10.9 A 13.6 A / 13.0 A 18.2 A / 17.4 A 22.7 A / 21.7 A 11.4 A / 10.9 A 13.6 A / 13.0 A 18.2 A / 17.4 A 22.7 A / 21.7 A

Nominal şebeke frekansı

50 Hz / 60 Hz

Frekans aralığı

45 - 55 Hz / 55 - 65 Hz

Çıkış AC (Yedek)

Nominal çıkış gücü

5 kW 6 kW 8 kW 10 kW 5 kW 6 kW 8 kW 10 kW

Tepe görünür çıkış gücü

Nominal gücün 1.6 katı, 60 sn

Yedekten anahtarlama süresi

< 10 ms

Nominal çıkış voltajı

3/N/PE, 380 V / 400 V

Nominal frekans

50 Hz / 60 Hz

Nominal çıkış akımı

7.6 A / 7.2 A 9.1 A / 8.7 A 12.2 A / 11.5 A 15.2 A / 14.4 A 7.6 A / 7.2 A 9.1 A / 8.7 A 12.2 A / 11.5 A 15.2 A / 14.4 A

THDv (@lineer yük)

< 2%

Verimlilik

Maks. verimlilik

96.50%

97.00%

97.50%

97.90%

96.50%

97.00%

97.50%

97.90%

AB verimliliği

96.77%

97.10%

97.41%

97.51%

96.77%

97.10%

97.41%

97.51%

BAT PV tarafından Maks. verimlilik için şarj edilmiş

98.37%

98.45%

98.22%

98.31%

98.37%

98.45%

98.22%

98.31%

BAT AC tarafından Maks. verimlilik için şarj / deşarj edilmiş

97.32%

97.34%

97.50%

97.50%

97.32%

97.34%

97.50%

97.50%

Koruma

Anti Adalama Koruması

Evet

Çıkış aşırı akım koruması

Evet

Kısa devre koruması

Evet

Dalgalanma koruması

/ DC Tip II / AC Tip II (Opsiyonel)

Entegre AFCI 2.0

Opsiyonel

Entegre DC anahtarı

Evet

DC ters polarite koruması

Evet

PV aşırı voltaj koruması

Evet

Batarya ters bağlantı koruması

Evet

Genel Veriler

İzin verilen maks. faz dengesizliği (şebeke ve yedekleme)

100%

Faz başına maks. güç (şebeke ve yedekleme)

%50 nominal güç

Boyutlar (G × Y × D)

600 × 500 × 210 mm

600 × 500 × 230 mm

600 × 500 × 210 mm

600 × 500 × 230 mm

Ağırlık

27.6 kg

30.2 kg

27.6 kg

30.2 kg

Topoloji

Transformatörsüz

Öz tüketim (gece)

< 25 W

Çalışma ortam sıcaklık aralığı

-25 ~ +60°C

Bağıl nem

0 - 95%

Giriş koruması

IP66

Gürültü emisyonu (tipik)

< 46.9 dB(A)

Soğutma konsepti

Doğal soğutma

Maks. çalışma yüksekliği

4000 m

Şebeke bağlantı standardı

G98 veya G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/

UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Güvenlik / EMC standardı

IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3

Özellikler

PV bağlantısı

MC4 konnektörü

Batarya bağlantısı

Hızlı bağlantı fişi

AC bağlantısı

Hızlı bağlantı fişi

Ekran

LED gösterge ve Bluetooth + UYGULAMA

İletişim

CAN, RS485, Opsiyonel: Wi-Fi, Cellular, LAN
